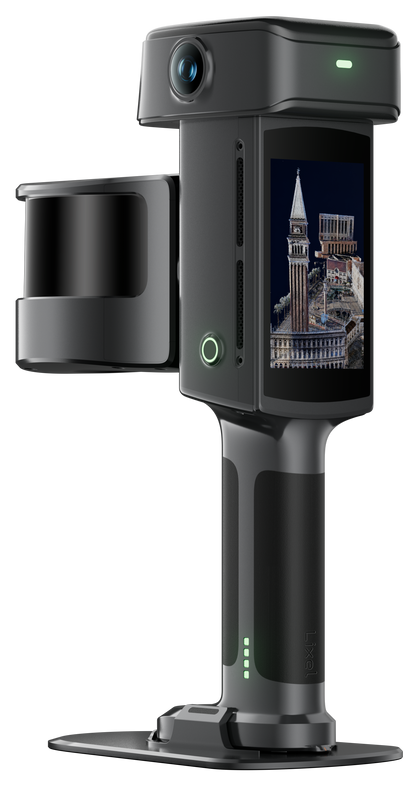

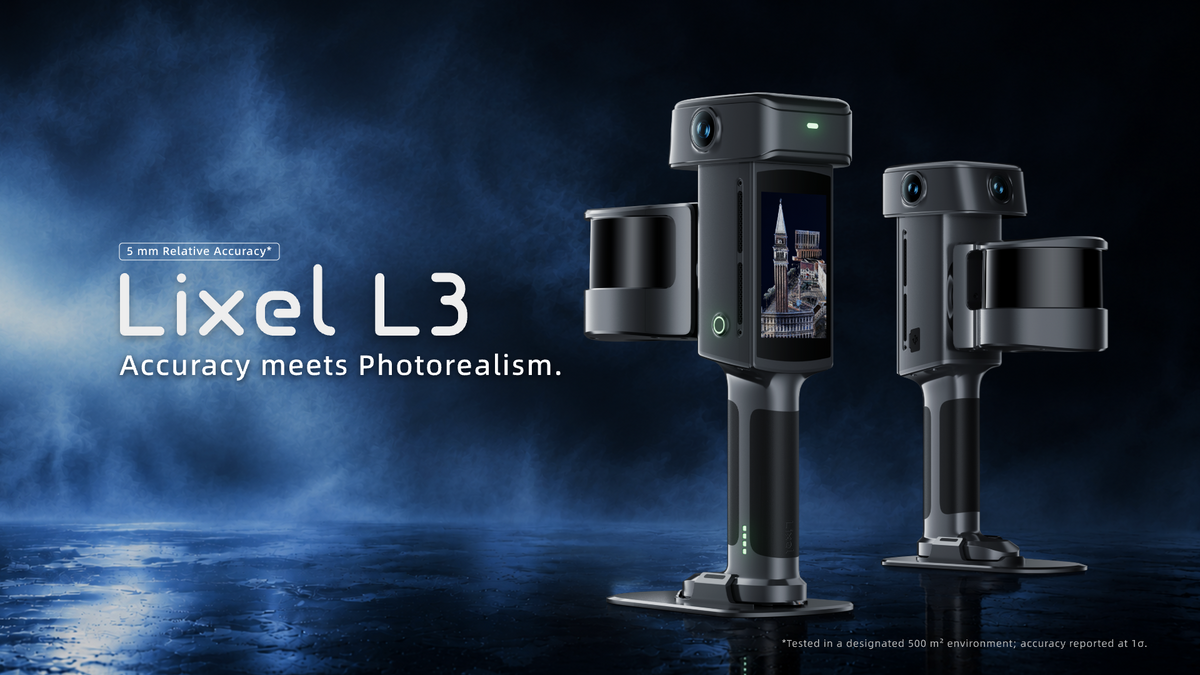

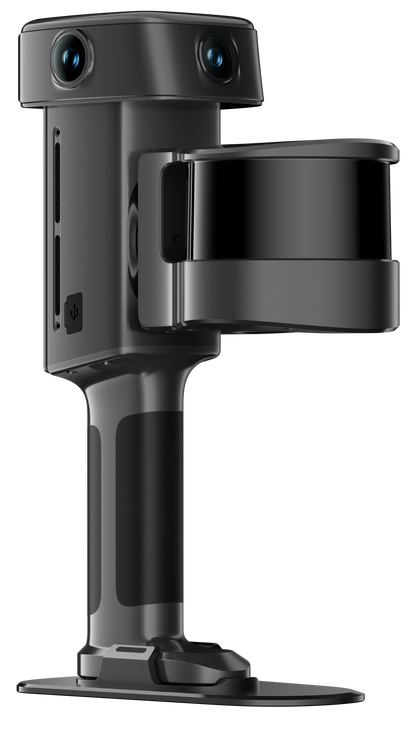

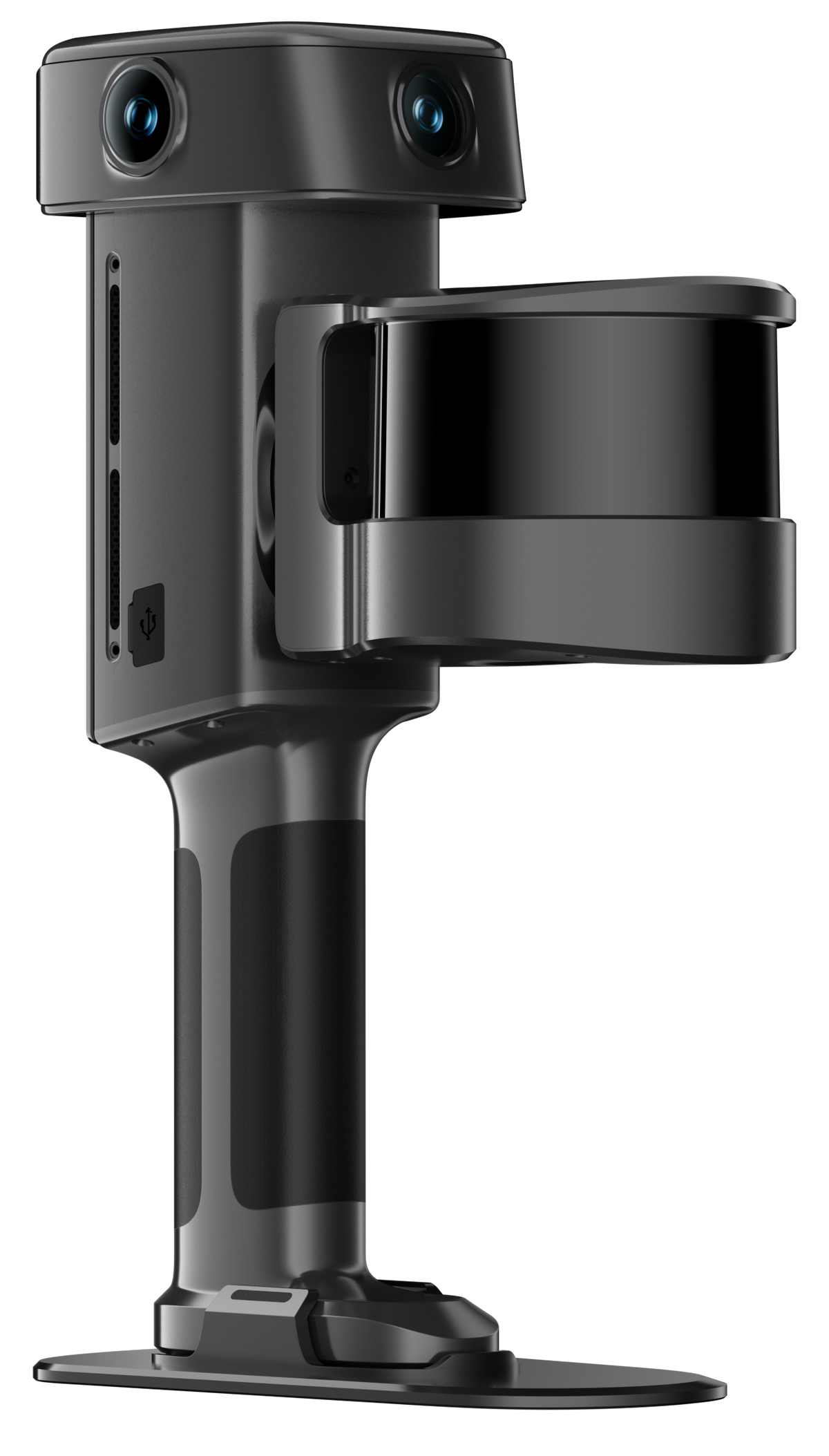

XGRIDS Lixel L3 – Mobiler SLAM 3D-Laserscanner mit GNSS-RTK

Professionelle 3D-Vermessung, hochpräzise Reality Capture und digitale Zwillinge – mit dem XGRIDS Lixel L3 in der 16- oder 32-Kanal-Ausführung.

Der XGRIDS Lixel L3 ist ein leistungsstarker mobiler 3D-Laserscanner für die schnelle und detailgetreue Digitalisierung von Gebäuden, Gelände, Infrastrukturen und industriellen Anlagen. Durch die Kombination aus moderner LiDAR-Technologie, SLAM-basierter Positionsbestimmung, integrierter GNSS-RTK-Unterstützung und hochauflösender Kameratechnik ermöglicht der Lixel L3 eine flexible und effiziente dreidimensionale Datenerfassung.

Ob für die klassische Ingenieurvermessung, die Bestandsaufnahme in der Architektur, die Bauwerksdokumentation, die industrielle Anlagenplanung oder wissenschaftliche Forschungsprojekte: Der XGRIDS Lixel L3 erfasst komplexe Umgebungen mobil und liefert die Datengrundlage für präzise 3D-Punktwolken, digitale Bestandsmodelle und fotorealistische Visualisierungen.

Bei GEOsat erhältst du den XGRIDS Lixel L3 wahlweise mit 16 oder 32 LiDAR-Kanälen. So kannst du die passende Systemvariante für deine individuellen Anforderungen auswählen.

Die Highlights des XGRIDS Lixel L3

• 16 oder 32 LiDAR-Kanäle: Auswahl der passenden Scannerkonfiguration für unterschiedliche Vermessungs- und Digitalisierungsaufgaben.
• Bis zu 120 m Scanreichweite: Für die mobile Erfassung weitläufiger Außenbereiche, Gebäude und komplexer Infrastrukturen.
• SLAM-Technologie: Mobile 3D-Datenerfassung durch simultane Positionsbestimmung und Kartierung.
• Integriertes GNSS-RTK: Unterstützung der georeferenzierten Datenerfassung unter geeigneten Empfangsbedingungen.
• Hohe relative Genauigkeit: Bis zu 5 mm unter definierten Testbedingungen gemäß Herstellerspezifikation.
• Hochauflösendes Kamerasystem: Drei 50-Megapixel-Kameras für die visuelle Ergänzung der geometrischen Messdaten.
• Vielseitige 3D-Ergebnisse: Erzeugung von farbigen Punktwolken, 3D-Meshes und 3D-Gaussian-Splatting-Szenen.
• Mobiles und ergonomisches Design: Für flexible Messungen im Innen- und Außenbereich.
• Professionelle Softwareintegration: Verarbeitung und Weiterverwendung der erfassten Daten in unterschiedlichen CAD-, BIM- und 3D-Workflows.

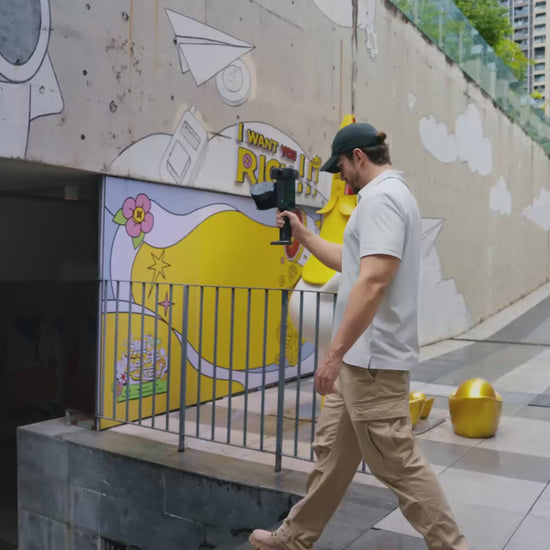

Mobile 3D-Vermessung mit moderner SLAM-Technologie

Die integrierte SLAM-Technologie (Simultaneous Localization and Mapping) ermöglicht es dem XGRIDS Lixel L3, seine Position während der Bewegung kontinuierlich zu bestimmen und gleichzeitig die Umgebung dreidimensional zu erfassen.

Im Gegensatz zu klassischen stationären Laserscannern, bei denen mehrere einzelne Scanpositionen eingerichtet und anschließend zusammengeführt werden müssen, kann der Lixel L3 während des Gehens kontinuierlich Daten aufnehmen.

Das ermöglicht einen besonders flexiblen Arbeitsablauf bei der Vermessung von Gebäuden, Industrieanlagen, Außenbereichen und komplexen räumlichen Strukturen.

Die integrierte SLAM-Verarbeitung unterstützt die Erfassung auch dort, wo kein durchgängiger GNSS-Empfang zur Verfügung steht, beispielsweise in Gebäuden, Hallen oder unterirdischen Anlagen.

Durch zusätzliche GNSS-RTK-Unterstützung lassen sich die Scanergebnisse bei geeigneten Bedingungen georeferenzieren und in übergeordnete Vermessungs- und Planungssysteme integrieren.

16 oder 32 LiDAR-Kanäle – die passende Variante für dein Projekt

Der XGRIDS Lixel L3 ist bei GEOsat in zwei Ausführungen erhältlich: mit 16 oder 32 LiDAR-Kanälen.

Die Auswahl der geeigneten Variante hängt von den jeweiligen Anforderungen an die Datenerfassung, den Einsatzbedingungen und dem geplanten Verarbeitungsworkflow ab.

16-Kanal-Version

Die 16-Kanal-Ausführung ist für mobile 3D-Erfassungsaufgaben konzipiert, bei denen eine flexible Datenerfassung und eine wirtschaftliche Systemkonfiguration im Vordergrund stehen.

32-Kanal-Version

Die 32-Kanal-Ausführung bietet eine höhere Anzahl an LiDAR-Kanälen und ist auf anspruchsvolle Erfassungsaufgaben ausgelegt, bei denen eine detaillierte räumliche Datenerfassung gefragt ist.

Die exakten technischen Unterschiede, insbesondere bei Reichweite, Punktdichte und Genauigkeit, sind anhand der jeweiligen Herstellerspezifikation der angebotenen Variante zu beachten.

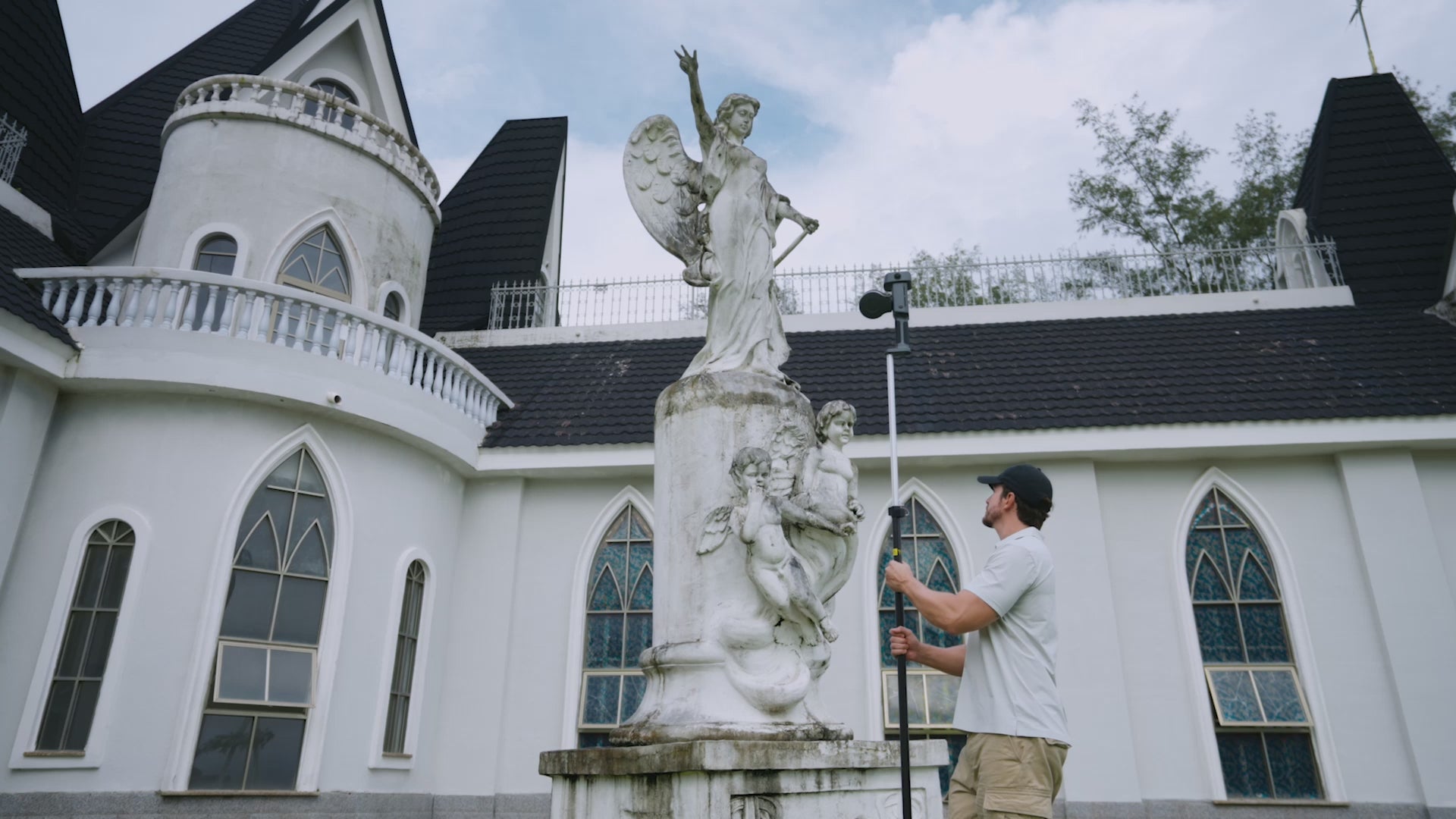

Integriertes GNSS-RTK für georeferenzierte 3D-Daten

Der XGRIDS Lixel L3 kombiniert mobile SLAM-Datenerfassung mit integriertem GNSS-RTK. Damit können die erfassten 3D-Daten unter geeigneten Bedingungen mit geografischen Koordinaten verknüpft werden.

Die GNSS-RTK-Technologie ermöglicht eine hochpräzise satellitengestützte Positionsbestimmung und unterstützt die Einbindung der Ergebnisse in bestehende Vermessungs-, GIS- und CAD-Workflows.

Besonders bei großflächigen Vermessungsprojekten, der Infrastrukturplanung, der Geländeerfassung und der Dokumentation von Außenanlagen ist die Georeferenzierung ein wichtiger Bestandteil des gesamten Arbeitsprozesses.

In Bereichen mit eingeschränktem Satellitenempfang kann die SLAM-Technologie weiterhin für die mobile Erfassung eingesetzt werden. Je nach Projektanforderung können ergänzende Verfahren zur Georeferenzierung und Genauigkeitskontrolle erforderlich sein.

Drei Dimensionen. Vielfältige Möglichkeiten.

Mit dem XGRIDS Lixel L3 werden nicht nur räumliche Messdaten aufgenommen. Die erfassten Informationen bilden die Grundlage für verschiedene 3D-Darstellungen und digitale Anwendungen.

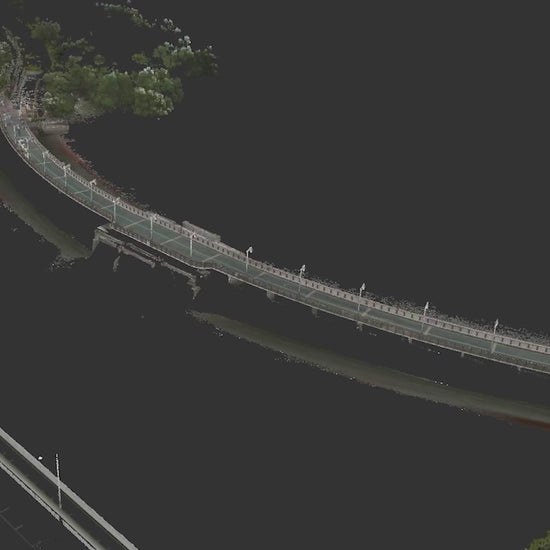

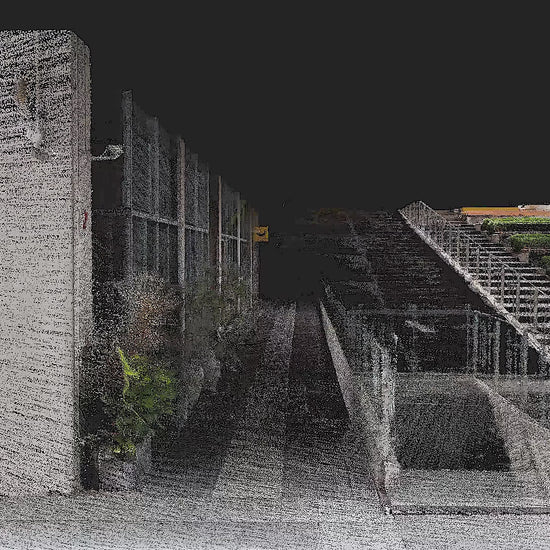

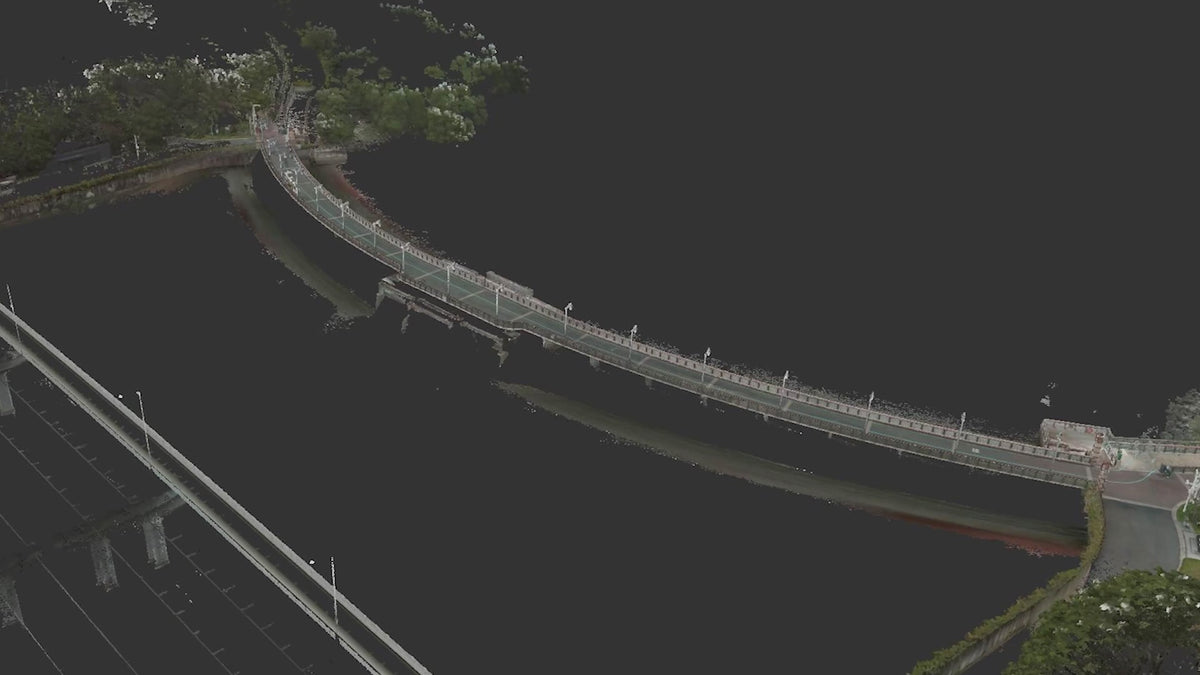

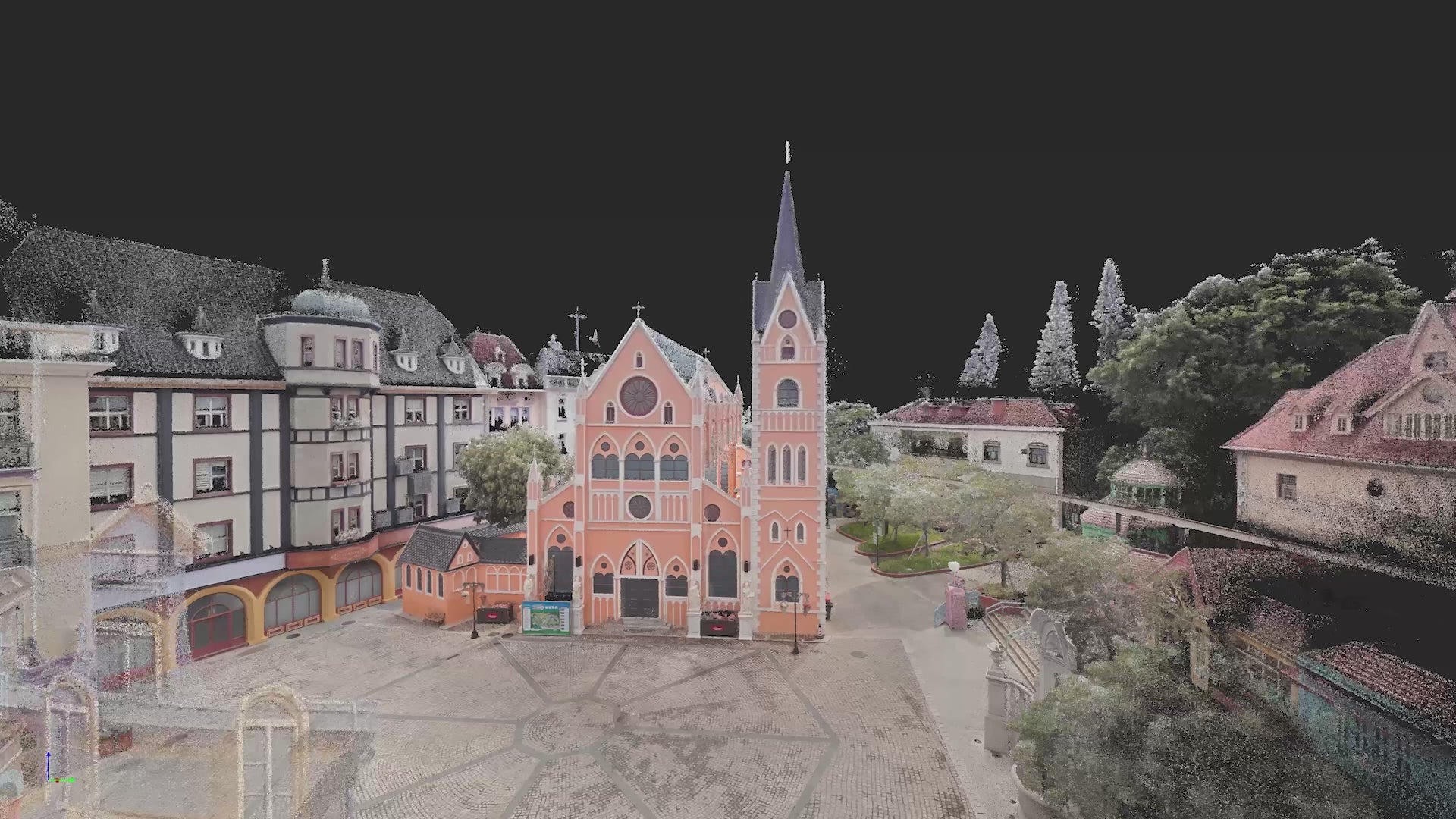

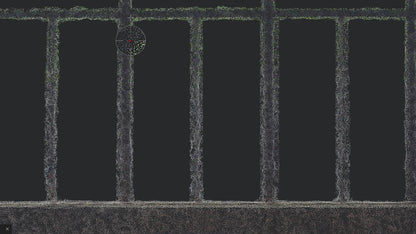

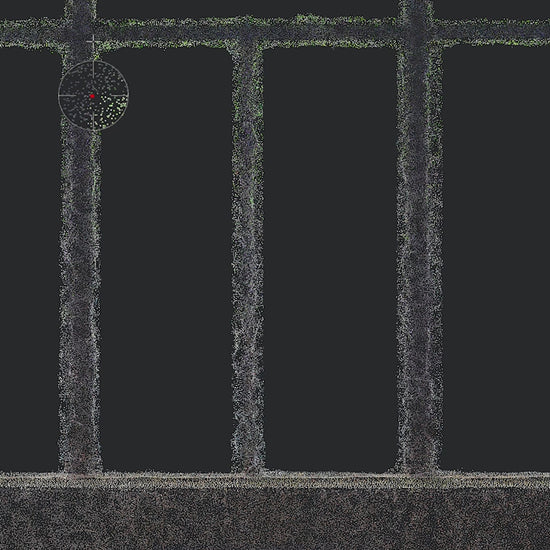

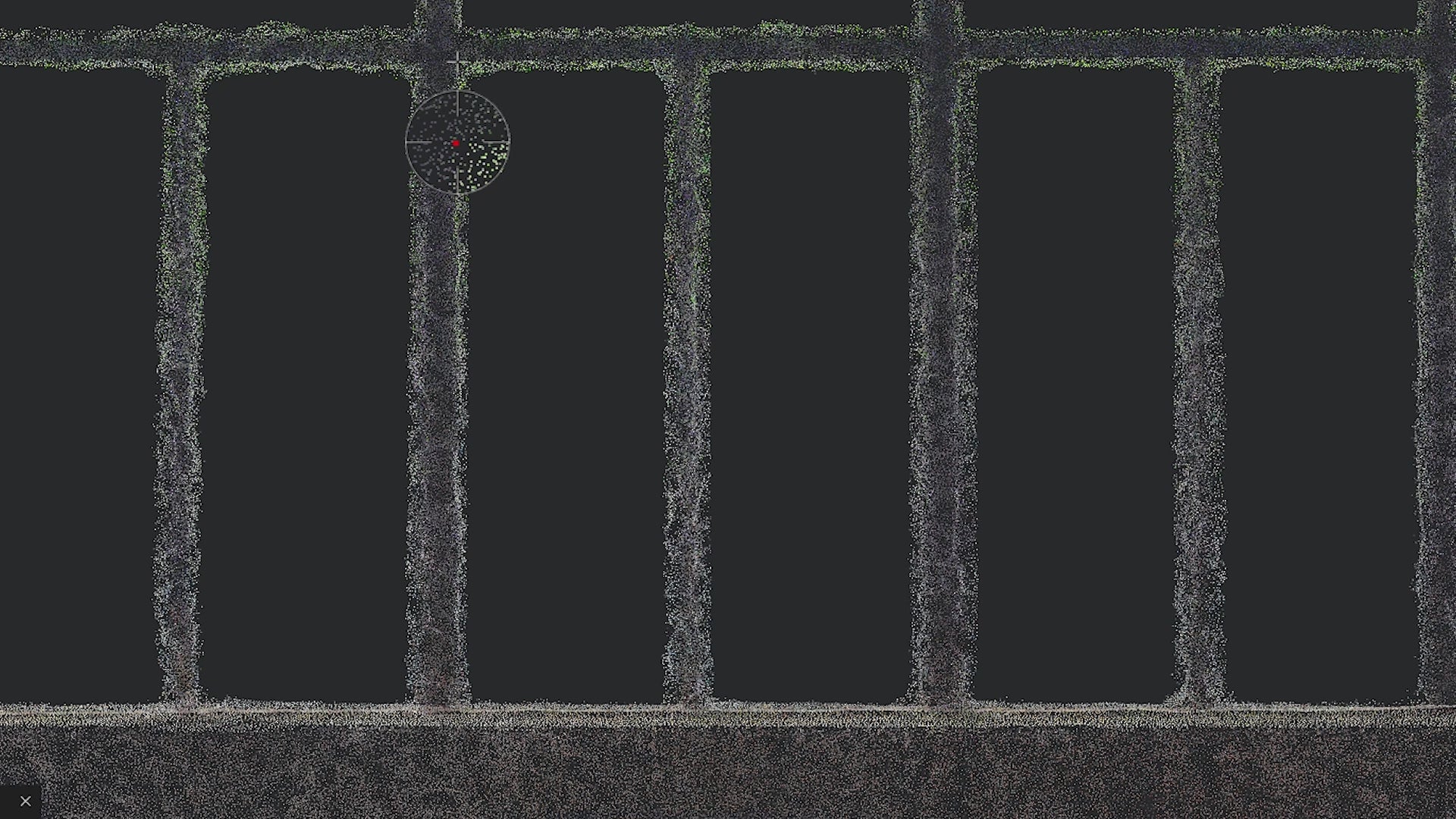

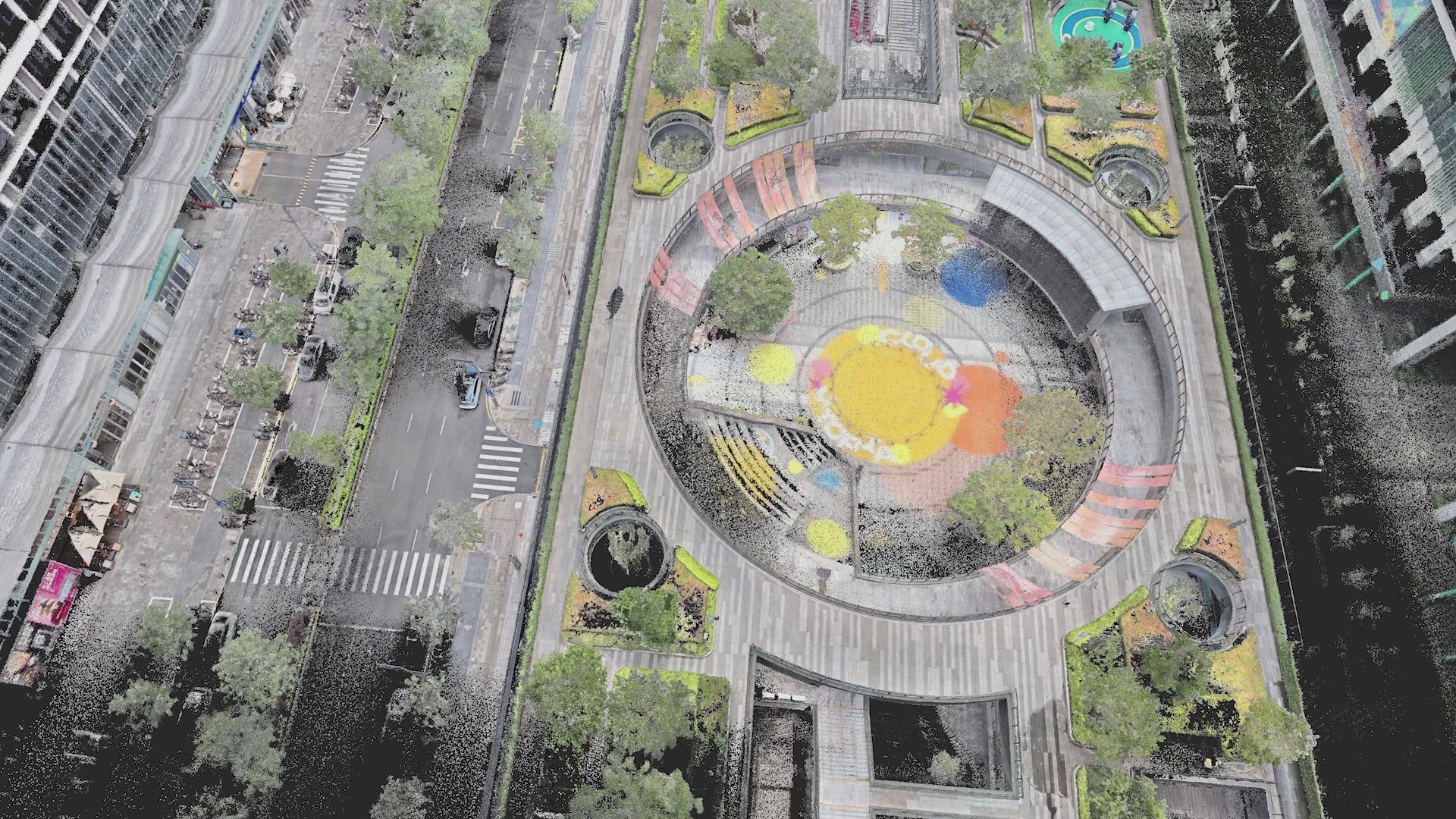

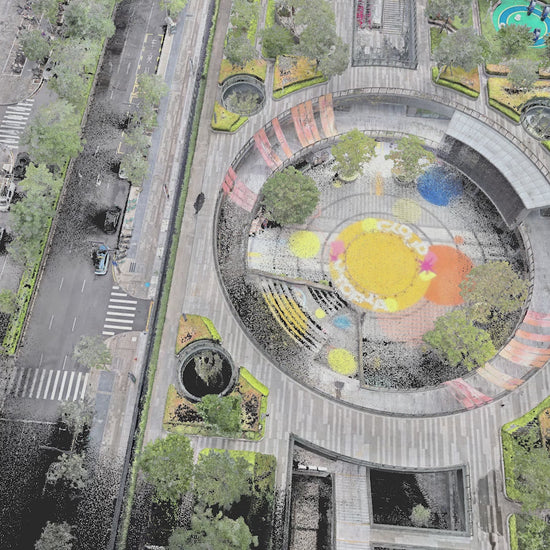

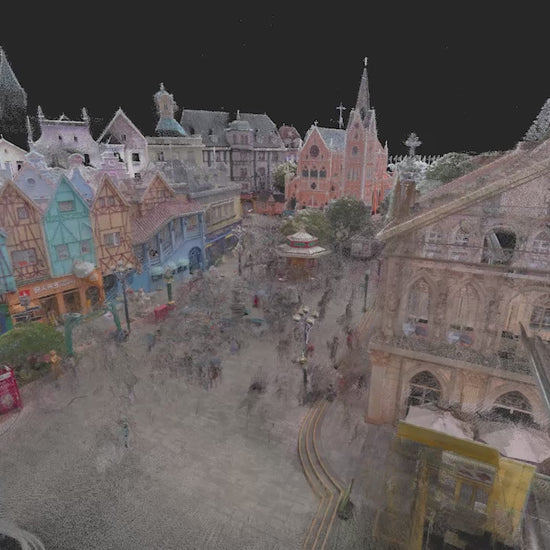

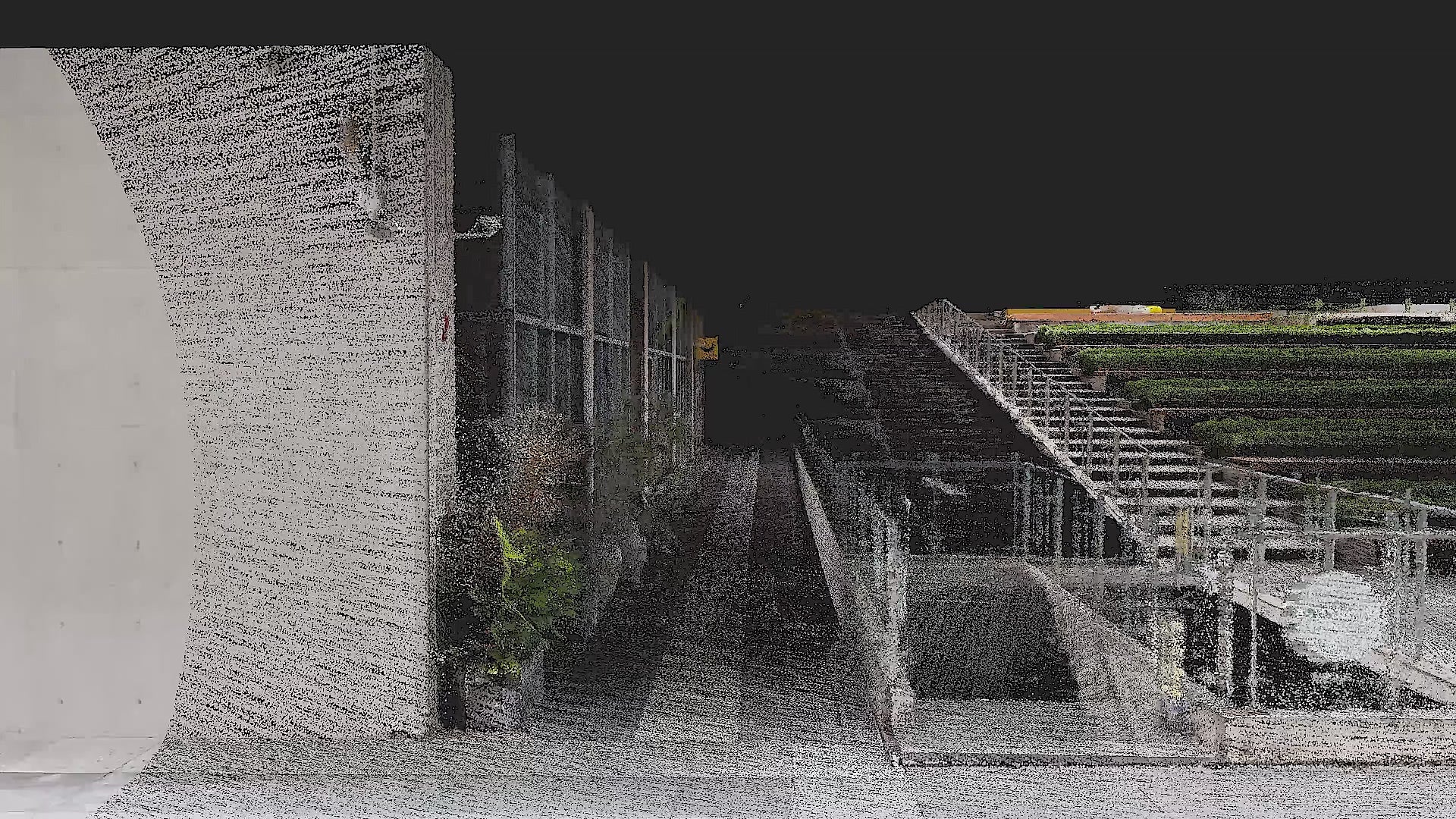

Farbige 3D-Punktwolken

Die erfassten LiDAR-Daten werden zu dreidimensionalen Punktwolken verarbeitet, die mit visuellen Farbinformationen ergänzt werden können. Sie eignen sich für geometrische Analysen, Bestandsaufnahmen, Dokumentationen und die Weiterverarbeitung in professionellen Vermessungs- und CAD-Systemen.

Detaillierte 3D-Meshes

Aus den erfassten Daten lassen sich zusammenhängende Oberflächenmodelle rekonstruieren. Diese können für die Visualisierung von Bauwerken, die digitale Bestandsdokumentation, die Planung und weitere 3D-Anwendungen verwendet werden.

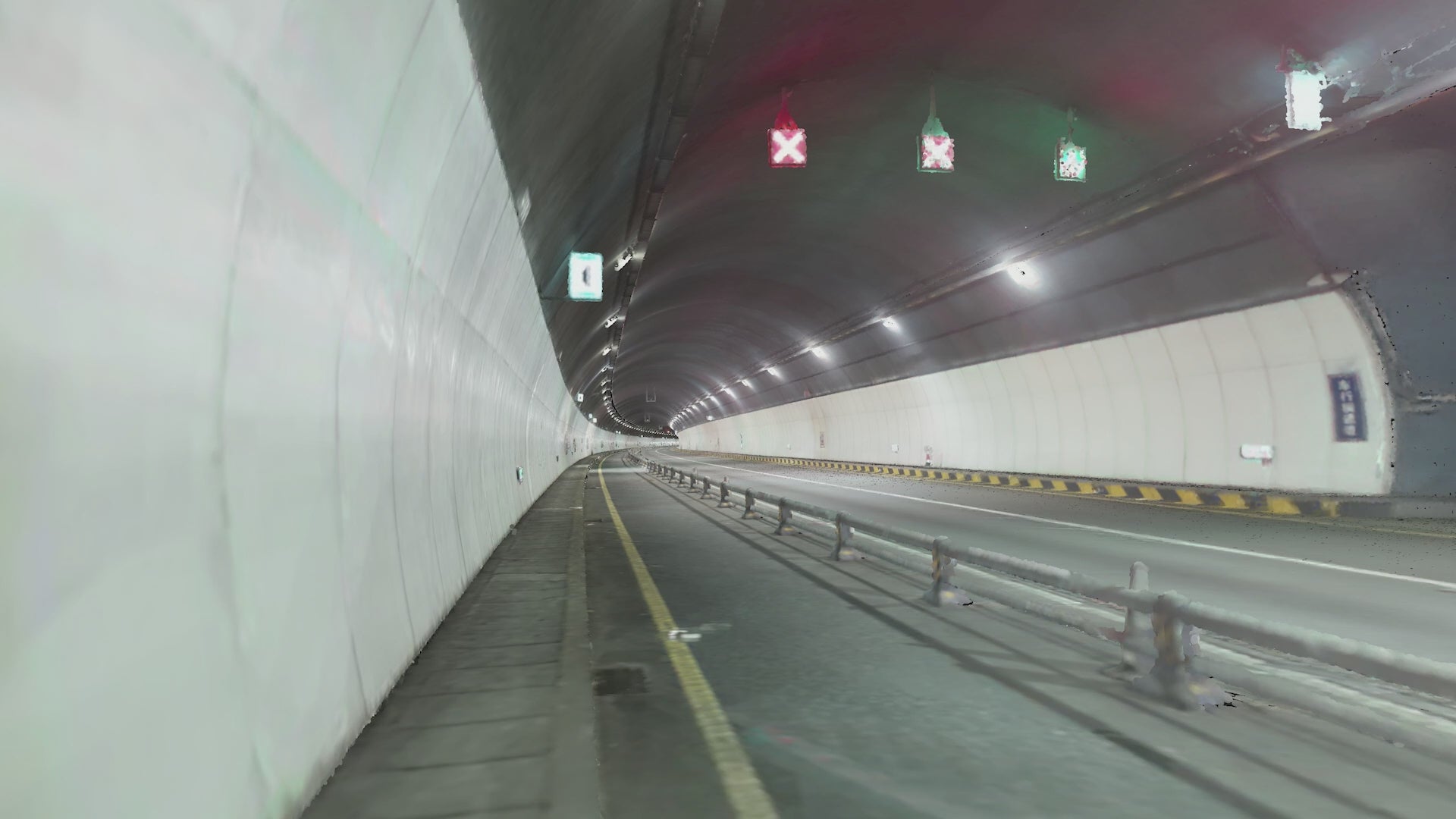

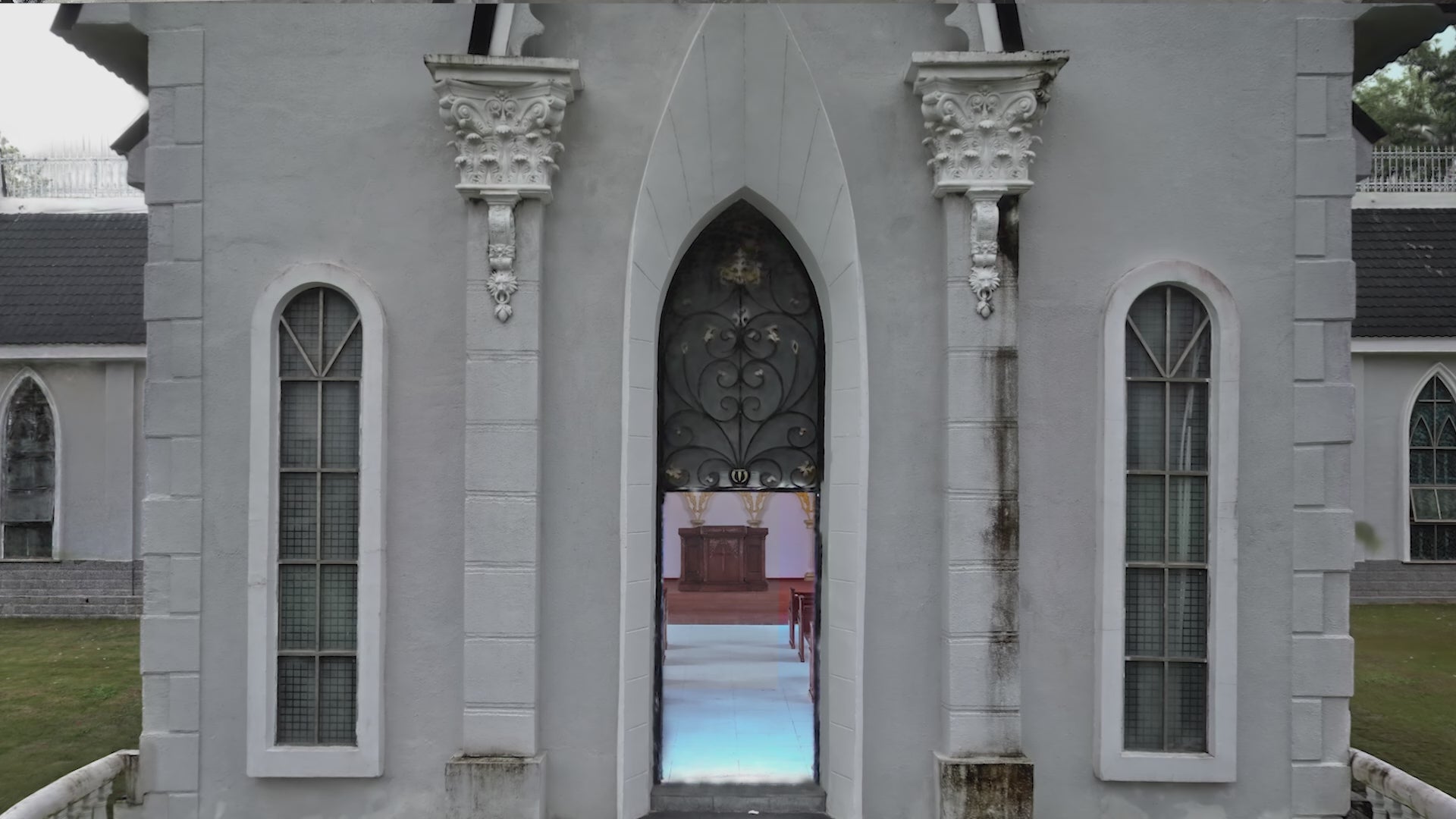

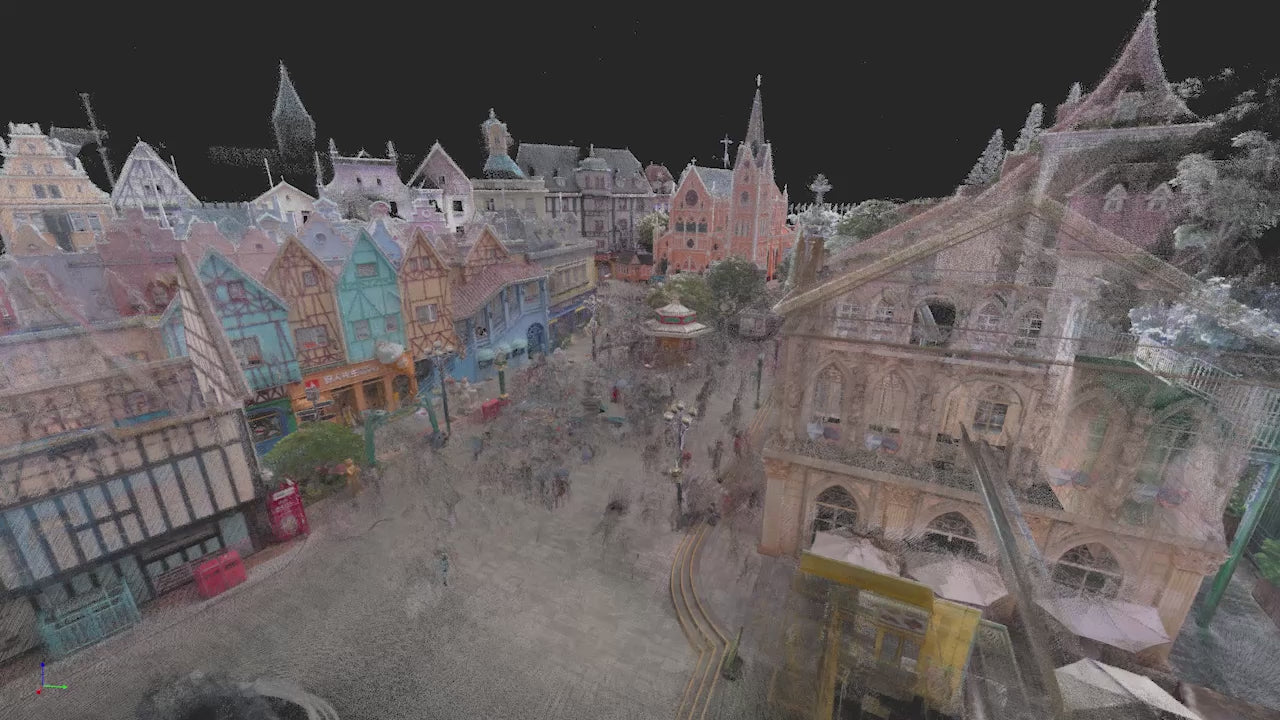

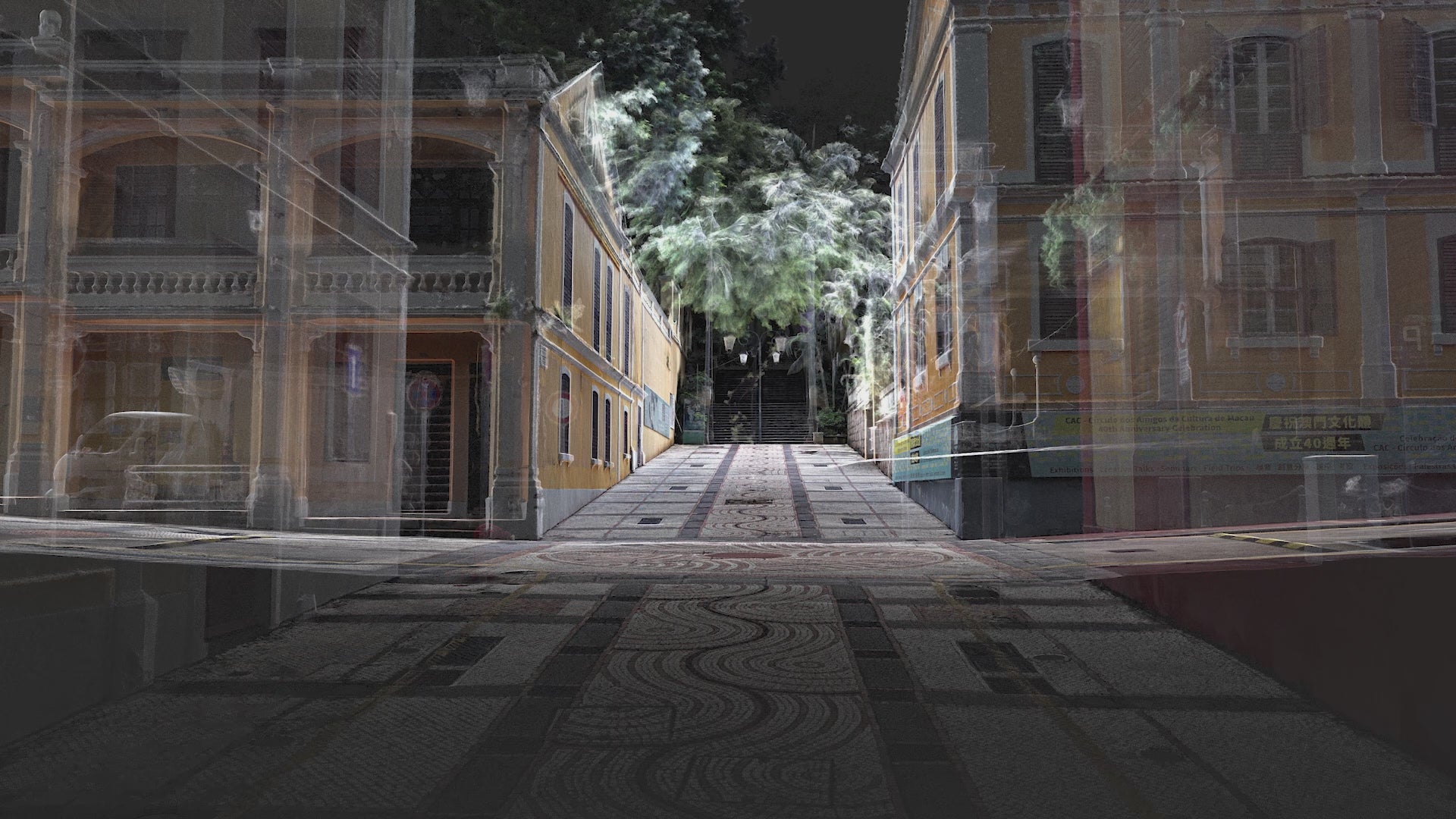

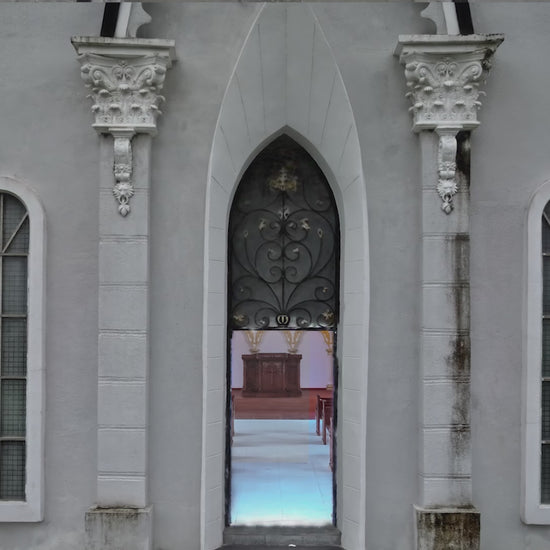

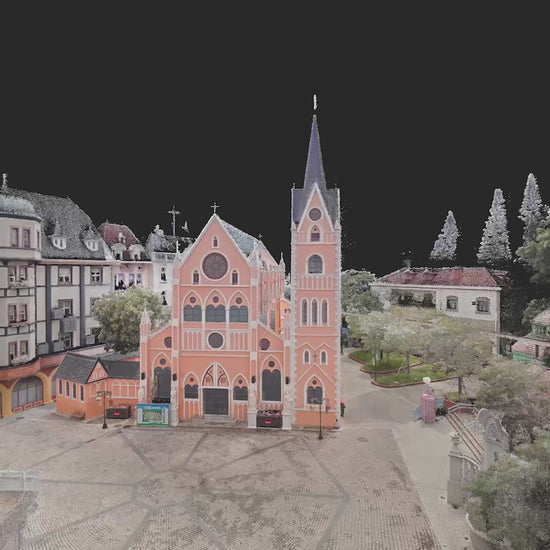

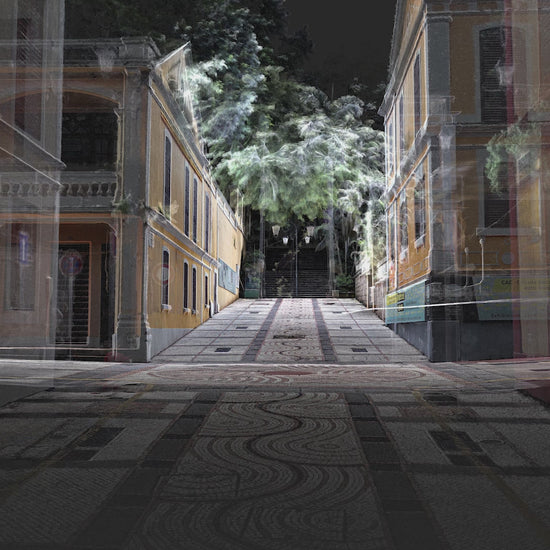

Fotorealistische 3D-Gaussian-Splatting-Szenen

Die 3D-Gaussian-Splatting-Technologie ermöglicht eine besonders realitätsnahe Darstellung digitalisierter Umgebungen. Sie eignet sich für virtuelle Rundgänge, immersive Präsentationen, Forschungsprojekte, Simulationen und digitale Zwillinge.

Die verschiedenen Darstellungsformen eröffnen vielseitige Möglichkeiten für die anschließende Nutzung der aufgenommenen Daten – von der klassischen Vermessung bis hin zu modernen Reality-Capture-Anwendungen.

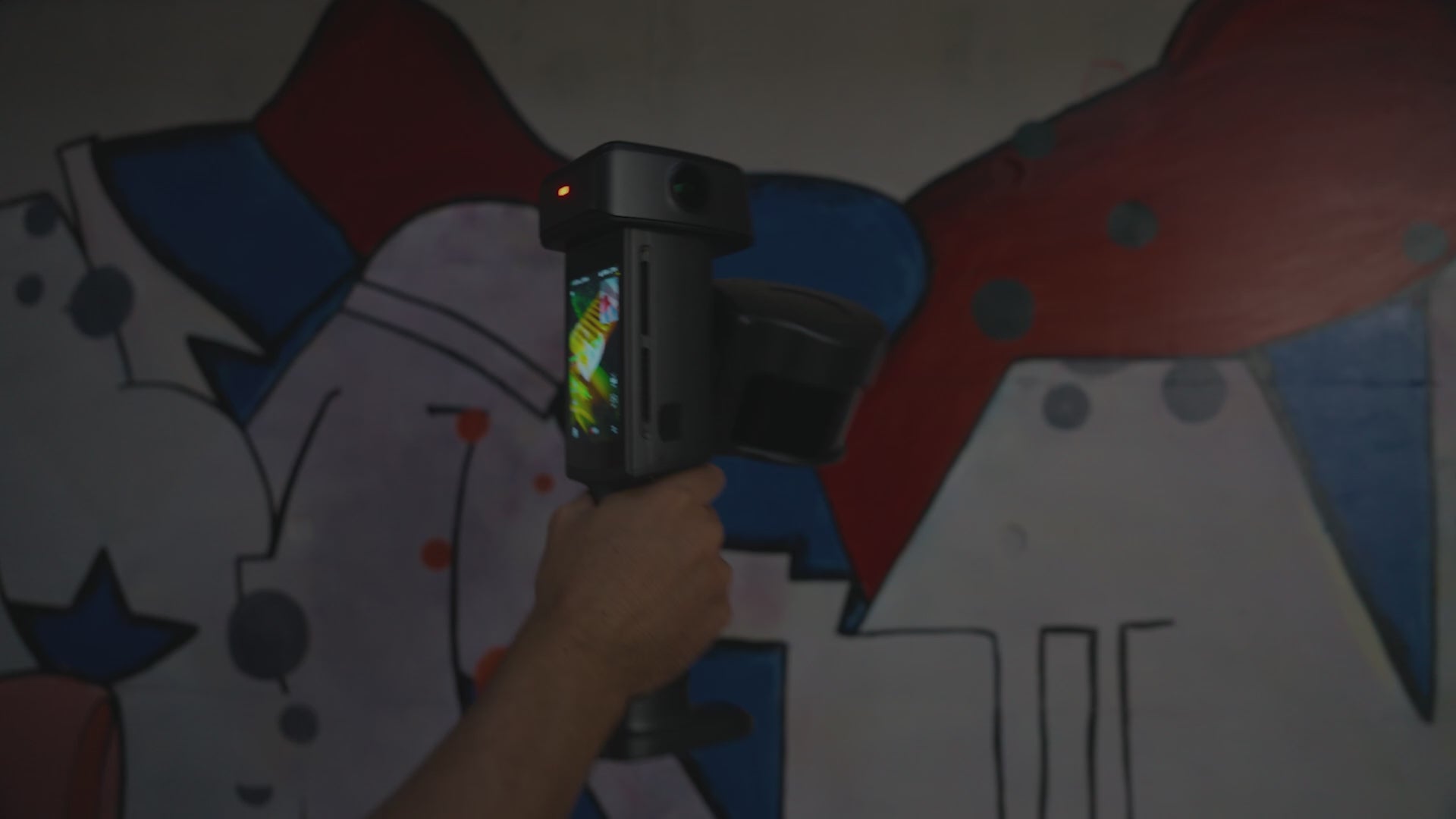

Hochauflösende Kameratechnik und Echtzeitkontrolle

Das integrierte Kamerasystem des XGRIDS Lixel L3 besteht aus drei 50-Megapixel-Kameras und ergänzt die geometrischen LiDAR-Daten um hochauflösende Bildinformationen.

Dadurch können farbige Punktwolken und realitätsnahe 3D-Rekonstruktionen erzeugt werden, die sowohl für technische Analysen als auch für visuelle Dokumentationsaufgaben eingesetzt werden können.

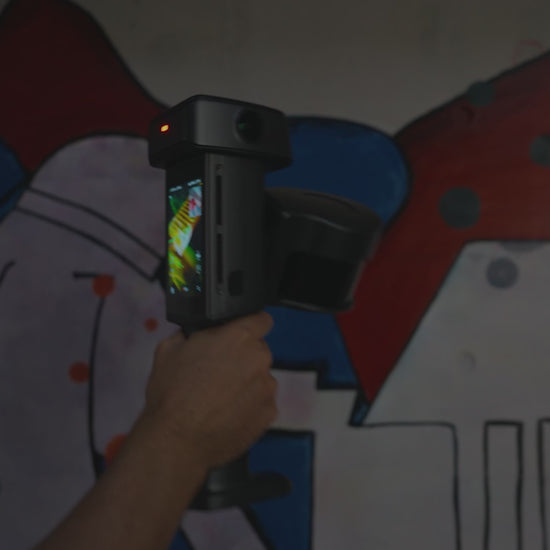

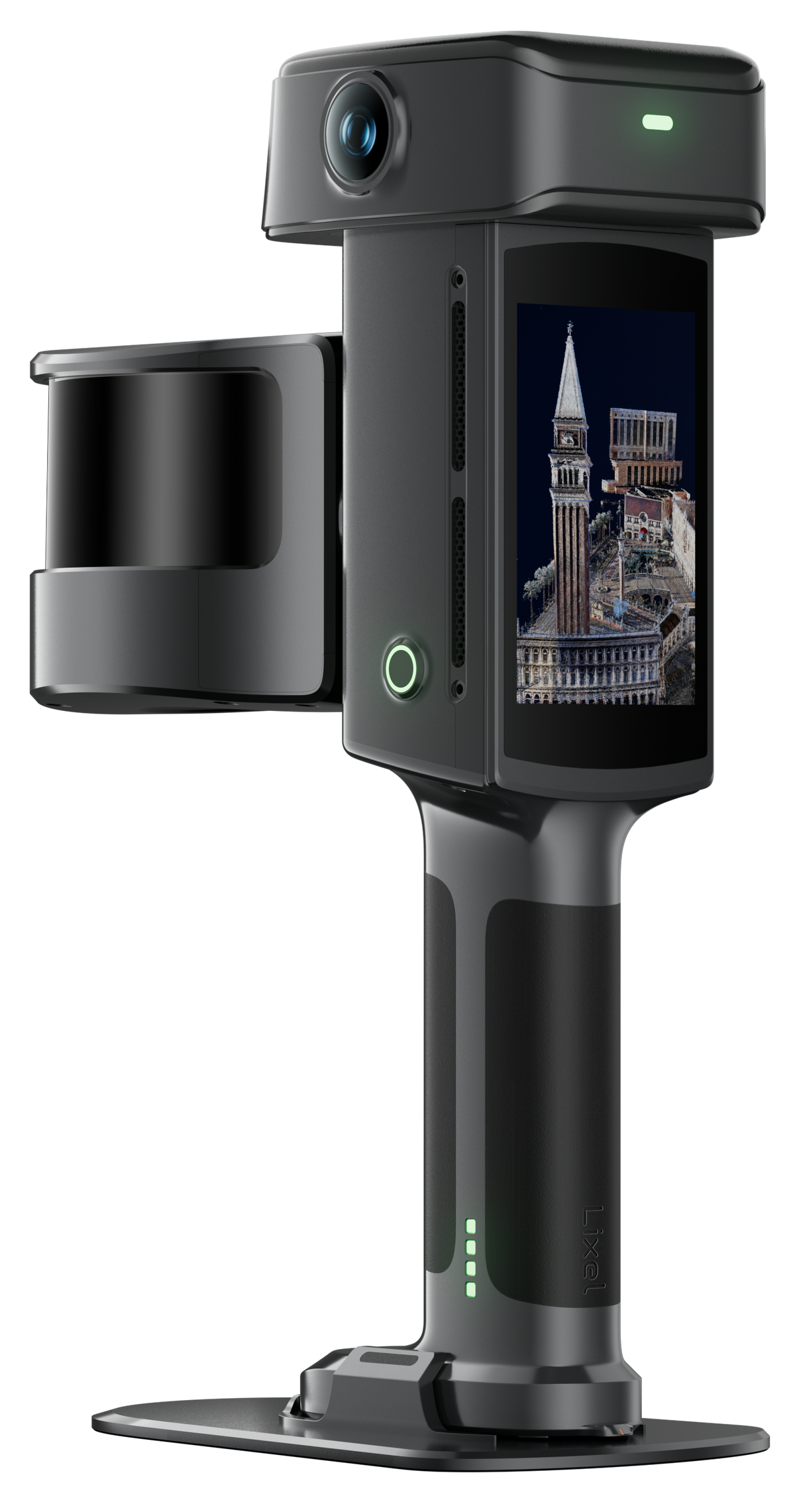

Das integrierte 4,3-Zoll-Display ermöglicht die direkte Kontrolle wichtiger Aufnahmeinformationen bereits während der Datenerfassung.

So behalten Anwender den Überblick über den Scanprozess und können die Erfassung unmittelbar vor Ort kontrollieren.

Vielseitige Einsatzgebiete für Vermessung, Architektur, Forschung und Industrie

Der XGRIDS Lixel L3 ist für eine breite Palette professioneller Anwendungen konzipiert.

Ingenieur- und Vermessungsbüros

• Mobile Bestandsvermessung
• Erfassung von Gebäuden und Gelände
• Erstellung georeferenzierter 3D-Punktwolken
• Bauwerks- und Infrastrukturdokumentation
• Digitale Geländemodelle und räumliche Analysen

Architektur und Bauwesen

• Bestandsaufnahme und Gebäudeaufmaß
• Digitale Gebäudedokumentation
• Vorbereitung von BIM-Projekten
• Baufortschrittskontrolle
• Erfassung komplexer Innenräume
• Erstellung digitaler Gebäudemodelle

Hochschulen, Universitäten und Forschungseinrichtungen

• Wissenschaftliche 3D-Datenerfassung
• Forschungsprojekte in den Bereichen Geodäsie und Geoinformatik
• Digitale Rekonstruktion von Gebäuden und Umgebungen
• Experimentelle Untersuchungen mobiler SLAM-Verfahren
• Forschung zu digitalen Zwillingen und Reality Capture
• Datengrundlage für Simulationen, Visualisierungen und KI-Anwendungen

Industrie und Anlagenbau

• Digitale Erfassung von Produktionsanlagen
• Bestandsdokumentation industrieller Gebäude
• Räumliche Erfassung technischer Infrastrukturen
• Digitale Zwillinge für industrielle Anwendungen
• Dokumentation und Planung komplexer Anlagen

Infrastruktur, Bauwerke und öffentliche Einrichtungen

• Erfassung von Straßen und Verkehrsflächen

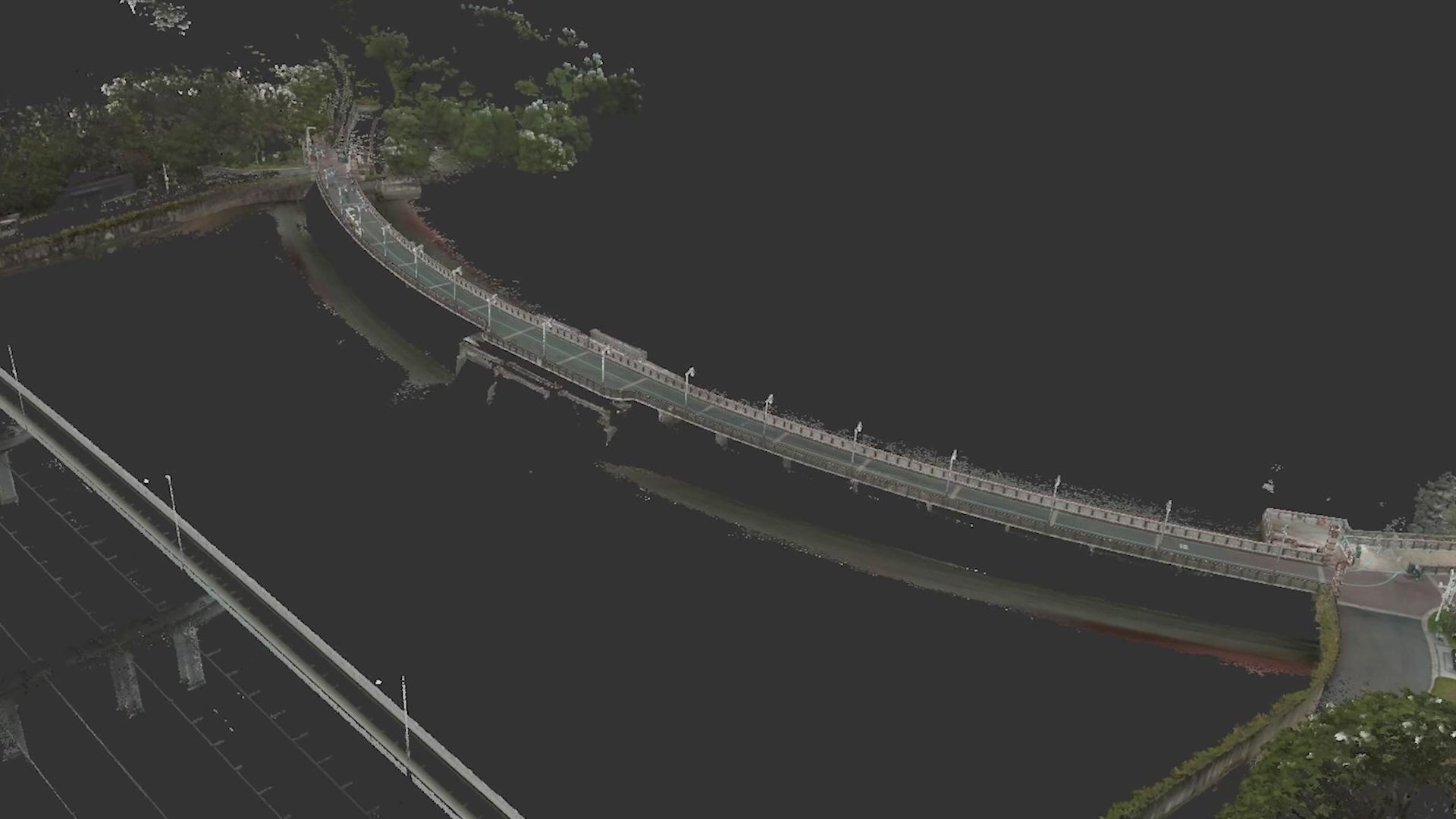

• Dokumentation von Brücken und Bauwerken

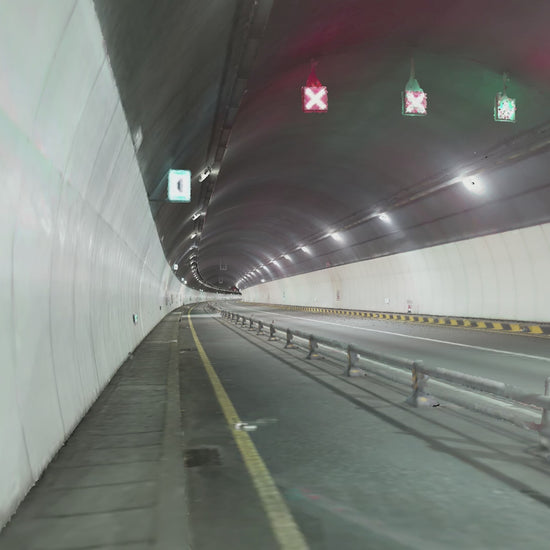

• Bestandsaufnahme von Tunneln und unterirdischen Anlagen
• Digitalisierung öffentlicher Gebäude
• Erfassung weitläufiger Außenanlagen

Archäologie, Denkmalpflege und Kulturerbe

• Digitale Dokumentation historischer Bauwerke
• 3D-Rekonstruktion architektonischer Details
• Räumliche Bestandsaufnahme
• Visualisierung und langfristige Dokumentation kultureller Objekte

Leistungsstarke Software für professionelle 3D-Workflows

Die mit dem XGRIDS Lixel L3 aufgenommenen Daten können mit den entsprechenden XGRIDS-Softwarelösungen verarbeitet und für unterschiedliche Anwendungen aufbereitet werden.

Mit LixelStudio und LCC stehen Lösungen für die Verarbeitung, Optimierung und Rekonstruktion der erfassten Daten zur Verfügung.

Je nach Softwareversion und Lizenz lassen sich unter anderem folgende Arbeitsabläufe realisieren:

• Verarbeitung und Optimierung von 3D-Punktwolken
• Zusammenführung mehrerer Scanabschnitte
• Erstellung und Bearbeitung von 3D-Meshes
• Generierung von Gaussian-Splatting-Szenen
• Georeferenzierung und Datenfusion
• Aufbereitung für CAD- und BIM-Anwendungen
• Export in unterschiedliche professionelle Datenformate

Damit lässt sich der Lixel L3 in bestehende digitale Planungs- und Dokumentationsprozesse integrieren.

Technische Daten des XGRIDS Lixel L3

Allgemeine Systemdaten

• Hersteller: XGRIDS
• Modell: Lixel L3
• Produkttyp: Mobiler SLAM-3D-Laserscanner
• Verfügbare Varianten: 16 oder 32 LiDAR-Kanäle
• Technologie: LiDAR, SLAM, GNSS-RTK
• Einsatzbereich: Innen- und Außenbereich

LiDAR-System

• LiDAR-Kanäle: 16 oder 32, abhängig von der gewählten Variante
• Maximale Scanreichweite: bis zu 120 m, gemäß Spezifikation
• Maximale Punktrate: bis zu 640.000 Punkte/s, abhängig von der Ausführung
• Sichtfeld: 360° × 270°, gemäß Spezifikation
• Relative Genauigkeit: bis zu 5 mm unter definierten Testbedingungen

Positionierung und Kamerasystem

• GNSS: Integriert
• Positionierung: GNSS-RTK und SLAM
• Kameras: 3 × 50 MP
• Display: 4,3 Zoll
• Bildverarbeitung: Unterstützung hochauflösender visueller 3D-Rekonstruktionen

Gerät und Ausstattung

• Gewicht: ca. 2,5 kg inklusive Akku
• Interner Speicher: 1 TB
• Akkulaufzeit: bis zu 100 Minuten gemäß Herstellerangabe
• Schutzklasse: IP54
• Betriebstemperatur: −20 °C bis +50 °C

Hinweis: Technische Werte können je nach Gerätevariante, Konfiguration, Softwareversion und Umgebungsbedingungen abweichen. Für verbindliche Projektanforderungen gelten die jeweiligen Herstellerangaben zur gewählten Variante.

Warum XGRIDS von GEOsat?

GEOsat ist dein Ansprechpartner für professionelle Vermessungstechnik, GNSS-Lösungen und moderne Reality-Capture-Systeme. Seit über 40 Jahren sind wir die Profis in der Vermessungstechnik.

Neben der Bereitstellung leistungsfähiger Hardware unterstützt GEOsat Anwender aus Vermessung, Architektur, Bauwesen, Forschung, Industrie uvwm. bei der Auswahl geeigneter Systeme für ihre individuellen Anforderungen.

Ob du einen mobilen 3D-Laserscanner für dein Vermessungsbüro suchst, eine Hochschule mit moderner Reality-Capture-Technologie ausstatten möchtest oder eine Lösung für die Digitalisierung komplexer Industrieanlagen benötigst: GEOsat unterstützt dich bei der Auswahl der passenden Konfiguration.

Deine Vorteile bei GEOsat:

• Fachberatung für professionelle Vermessungs- und Reality-Capture-Anwendungen
• Auswahl zwischen der 16- und 32-Kanal-Version
• Unterstützung bei der passenden Systemkonfiguration
• Beratung zu Software, Datenformaten und Verarbeitungsworkflows
• Ansprechpartner für gewerbliche, industrielle und wissenschaftliche Anwendungen

Kontaktiere uns gerne, wenn du Fragen zum XGRIDS Lixel L3, zu den verfügbaren Varianten oder zur Integration in deine bestehenden Arbeitsabläufe hast.

Häufig gestellte Fragen zum XGRIDS Lixel L3

Was ist der XGRIDS Lixel L3?

Der XGRIDS Lixel L3 ist ein mobiler 3D-Laserscanner, der LiDAR-Technologie mit SLAM und GNSS-RTK kombiniert. Er dient der dreidimensionalen Erfassung von Gebäuden, Gelände, Infrastrukturen und industriellen Umgebungen.

Welche Varianten des XGRIDS Lixel L3 gibt es bei GEOsat?

Bei GEOsat ist der XGRIDS Lixel L3 in einer 16-Kanal- und einer 32-Kanal-Ausführung erhältlich. Die gewünschte Variante kannst du direkt über die Produktauswahl auswählen.

Wie weit kann der XGRIDS Lixel L3 scannen?

Die maximale spezifizierte Reichweite beträgt bis zu 120 Meter. Die tatsächliche Reichweite hängt von den Eigenschaften der Oberfläche und den Umgebungsbedingungen ab.

Wie genau ist der XGRIDS Lixel L3?

Die relative Genauigkeit beträgt unter definierten Testbedingungen bis zu 5 mm. Die erreichbare absolute Genauigkeit hängt von den jeweiligen Aufnahmebedingungen, der GNSS-Verfügbarkeit und der Verarbeitung ab.

Kann der XGRIDS Lixel L3 auch ohne GNSS verwendet werden?

Ja. Die integrierte SLAM-Technologie ermöglicht die mobile Datenerfassung auch in Innenräumen und anderen Bereichen ohne zuverlässigen GNSS-Empfang. Für eine absolute Georeferenzierung können zusätzliche Verfahren erforderlich sein.

Ist der XGRIDS Lixel L3 für BIM geeignet?

Ja. Die erfassten Punktwolken und 3D-Modelle können als Grundlage für BIM-Projekte und digitale Gebäudemodelle verwendet werden. Die Integration erfolgt über geeignete Software und unterstützte Datenformate.

Eignet sich der Lixel L3 für Hochschulen und Universitäten?

Ja. Der mobile 3D-Laserscanner kann in der Geodäsie, Geoinformatik, Architektur, Bauingenieurwissenschaft, Robotik und weiteren Forschungsbereichen eingesetzt werden. Er ermöglicht die Erfassung realer Umgebungen für wissenschaftliche Analysen, 3D-Rekonstruktionen und digitale Simulationen. Durch das integrierte Display wird eine Jedermann-Nutzung sofort möglich, ohne ständiges Koppeln unterschiedlicher Smartphones.

Welche Datenformate werden unterstützt?

Abhängig von der eingesetzten Software und dem jeweiligen Workflow können unter anderem LAS, E57, PLY, RCP, OBJ und weitere 3D-Datenformate exportiert werden.

Wie lange hält der Akku des XGRIDS Lixel L3?

Die maximale angegebene Akkulaufzeit beträgt bis zu 100 Minuten. Für längere Projekte können zusätzliche Akkus eingeplant werden.

Wie kann ich den XGRIDS Lixel L3 kaufen?

Den XGRIDS Lixel L3 in der 16- oder 32-Kanal-Version erhältst du bei GEOsat mit ausführlicher Beratung. Bei Fragen zur Auswahl der passenden Variante oder zur technischen Ausstattung steht dir das GEOsat-Team gerne zur Verfügung. >> Tel.: +49 208 45 000 16 oder info@geosat.de
